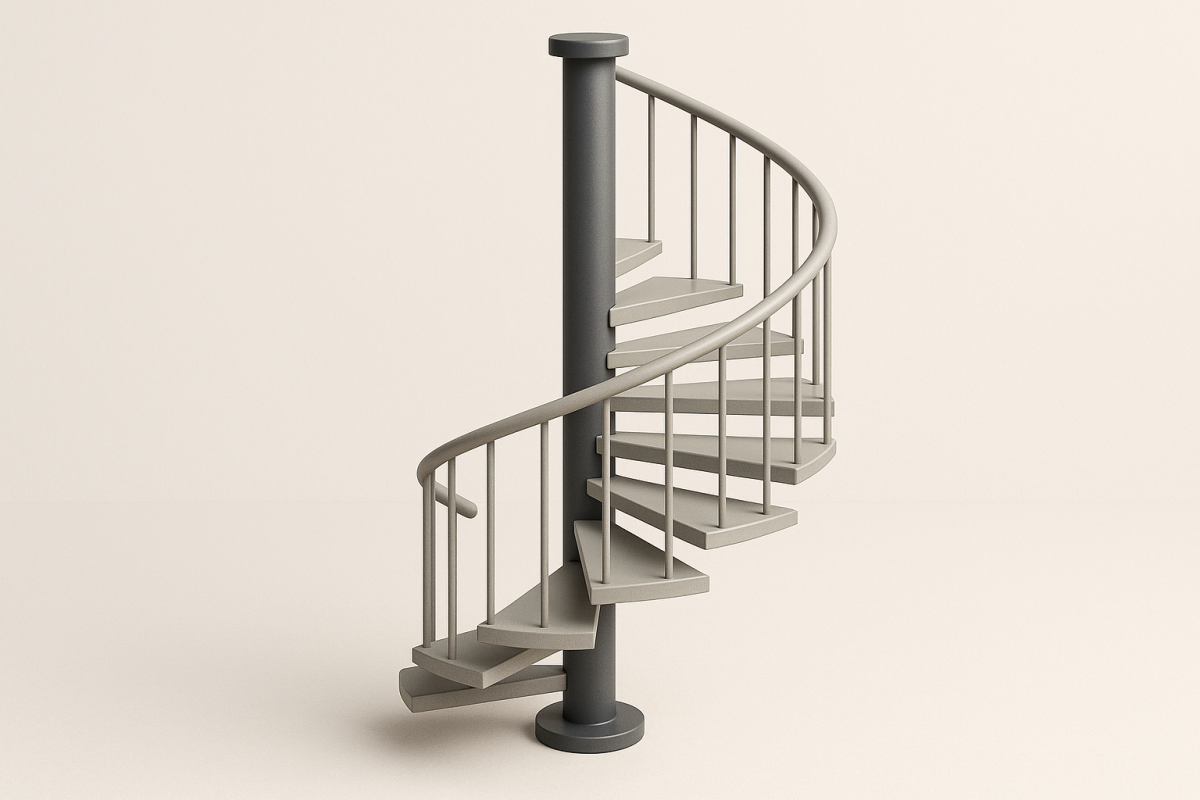

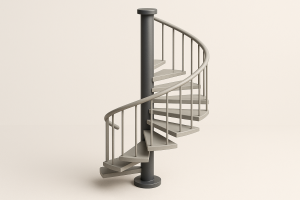

Стойка винтовой лестницы
Стойка винтовой лестницы (опорный столб, центральный стержень) — главный несущий элемент классической винтовой конструкции. Через неё замыкается:
- вертикальная нагрузка (вес ступеней, ограждения и людей),
- крутящий момент (эксцентричная нагрузка от шага по наружной кромке),
- поперечные усилия (раскачивание, «срез» при боковом воздействии).
По сути это «позвоночник» лестницы: по нему раскладывается геометрия — шаг по высоте, угол поворота на ступень, отметка площадки.
Как ступени связаны со стойкой
В типовых системах ступени имеют втулку/гильзу и опираются на стойку через проставки (кольца). Такая колонна из «ступень–проставка–ступень…» обжимается верхним фланцем или гайкой и фиксируется к ограждению, что формирует единый жёсткий «пакет». В других решениях на стойку приваривают консольные кронштейны под каждую ступень. В обоих случаях важно:
- обеспечить соосность (чтобы ступени не «гуляли»),
- задать одинаковый угол поворота и подъём,
- развязать трение металл/дерево демпфирующими прокладками, чтобы убрать скрипы.
Материалы и базовые узлы (коротко и по делу)
| Вариант | Плюсы | На что обратить внимание |
|---|---|---|
| Стальная труба (круглая/квадратная) | Высокая жёсткость при умеренном сечении, понятные крепления | Толщина стенки и диаметр подбирают на прогиб/кручение; грунт/порошок/цинк — защита |
| Нержавеющая сталь | Износостойкость, уличные/влажные зоны | Жёстче в цене и обработке, аккуратная сварка/полировка |
| Клеёная древесина/массив | «Тёплый» вид, легко интегрируется в интерьер | Чувствительность к влажности; вводят металлический сердечник/шпильку для жёсткости |
| Железобетонный столб | Максимальная масса и «тишина» | Заранее в проекте; сложнее под отделку и крепёж кронштейнов |
Основание и верхняя фиксация
Надёжность винтовой лестницы определяется не только стойкой, но и опорами:
- снизу — опорная плита стойки на самостоятельном основании/перекрытии с анкерами; выравнивание — шайбы/регулировочные пятаки (не на стяжку и не на тёплый пол),
- сверху — жёсткая фиксация к перекрытию/балке или боковая растяжка/кронштейн к стене. Верхний узел гасит качку и заметно уменьшает вибрации.
Геометрия: что «задаёт» стойка
- Подъём на оборот: сколько миллиметров высоты набирается за 360° — влияет на уклон и комфорт.
- Угол на ступень: типично задают постоянным, чтобы перила и балясины собирались ровно.
- Внутренний радиус: диаметр стойки + технологические зазоры формируют «мёртвую» зону у оси; комфорт хода обеспечивают по средней линии ближе к наружному радиусу.
- Просвет над головой: на выходе с антресоли/этажной площадки контролируют, чтобы не «биться» о кромки перекрытия и поручень.
Жёсткость, вибрации, «тишина»
Чтобы лестница не «пружинила» и не звенела:
- у стойки увеличивают момент инерции (диаметр/стенка),
- сокращают шаг промежуточных связей (площадка, привязка к стене),
- в узлах ступень–стойка применяют прокладки/втулки из нейлона/резины,
- поручень и балясины собирают как работающее кольцо — оно добавляет пространственную жёсткость.
Отделка и защита
Для интерьеров — гладкая окраска или шлифованная нержавейка; для улицы — горячий цинк/«дуплекс» (цинк + порошок). Кромки ступеней у входных групп делают нескользкими, а кромку стойки у пола — с декоративной розеткой (закрыть крепёж и уплотнения).
Монтаж — что критично по порядку
- Разметить ось стойки и центры поворота ступеней на плане, согласовав выход на площадку/дверь.
- Поставить и выверить стойку строго по отвесу, закрепить основание.
- Собрать «пакет» ступеней с проставками, временно подтянуть на 70–80% усилия.
- Смонтировать ограждение/поручень, затем выполнить финальную протяжку крепежа по кругу — равномерно.
- Проверить шаг, уровни и просвет; отрегулировать, закрыть декоративными элементами.
Эксплуатация
Периодическая протяжка резьбовых соединений, контроль лакокрасочного покрытия/цинкового слоя, состояние антискользящих кромок и подсветки. Скрипы почти всегда лечатся локально: подтяжкой, смазкой втулок или установкой тонких демпферов.
Важное отличие: винтовая ≠ геликоидная
У «настоящей» винтовой лестницы стойка — обязательный элемент. Есть ещё геликоидные (спиральные) лестницы без центрального стержня — их держат изогнутые тетивы/косоуры по краям. Они комфортнее по ширине шага у внутренней кромки, но сложнее и дороже в изготовлении.
