Средняя линия лестничного марша: техническое назначение и правила обозначения

Средняя линия лестничного марша (или линия хода) — это ключевой элемент в проектировании и изображении лестниц на чертежах. Вот более подробное объяснение ее назначения и правил обозначения:

Сущность:

• Это воображаемая линия, представляющая наиболее вероятный и удобный путь движения человека по лестничному маршу.
• Она учитывает антропометрию (размеры шага, удобство ходьбы) и геометрию марша (особенно важно на забежных ступенях).
• На прямом марше она обычно проходит посередине ширины марша.

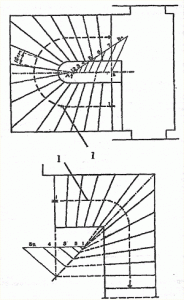

• На марше с забежными ступенями (в начале или конце, или на повороте) она смещается в сторону широкого конца ступеней, примерно на расстоянии 300-500 мм (часто 1/3 ширины марша) от узкого конца или ограждения. Это обеспечивает комфортный и безопасный шаг.

Назначение на чертежах:

• Указание направления подъема/спуска: Главная функция — показать, куда ведет данный лестничный марш.
• Ориентация в пространстве: Помогает понять взаимное расположение маршей на плане этажа.
• Определение геометрии ступеней: Особенно критична для расчета и разметки забежных ступеней, так как их форма строится относительно линии хода.
• Расчет уклона и параметров ступеней: По длине линии хода и высоте марша определяется уклон и рассчитываются оптимальные размеры ступеней (проступь, подступенок).

Правила обозначения (ГОСТ, стандарты):

• Начало линии: Обозначается кружком (точкой), расположенным на передней кромке (носке) нижней фризовой ступени марша. Фризовая ступень — это ступень, примыкающая к площадке.
• Конец линии: Обозначается стрелкой, расположенной на передней кромке (носке) верхней фризовой ступени марша.
• Направление стрелки: Всегда указывает направление ПОДЪЕМА по данному маршу. Это правило не зависит от точки зрения наблюдателя на плане. Если вы смотрите на план сверху, стрелка показывает, куда нужно идти вверх по лестнице относительно этого этажа.
• Вид линии: Обычно изображается тонкой сплошной линией или тонкой линией с утолщениями на концах (точка и стрелка).

Краткий итог

Средняя линия (линия хода) — это воображаемый путь движения по лестнице, обозначаемый на чертежах точкой внизу (начало, нижняя фризовая) и стрелкой вверху (конец, верхняя фризовая). Направление стрелки ВСЕГДА указывает на подъем по маршу. Это универсальный язык чертежей, позволяющий однозначно понять конфигурацию и направление лестницы.
