Расчет лестницы на второй этаж: технические аспекты и профессиональные рекомендации

Проектирование лестницы, соединяющей этажи, требует точного расчета параметров, которые обеспечат безопасность, эргономику и долговечность конструкции. Неправильные вычисления могут привести к дискомфорту при использовании, повышенному риску травм и даже разрушению элементов. Рассмотрим ключевые этапы расчета, основанные на строительных нормативах (СНиП, СП, ГОСТ) и инженерной практике.

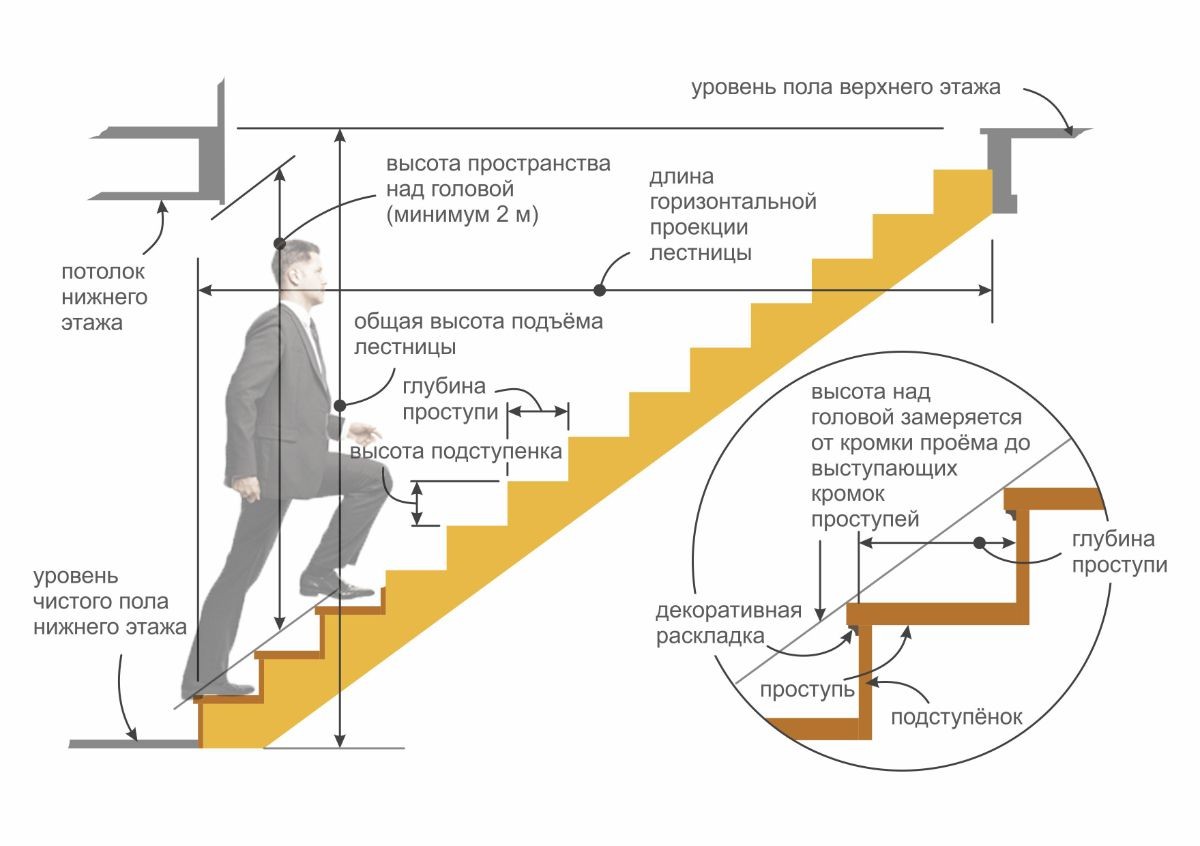

Основные параметры для расчета

1. Высота этажа (H). Измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего. Например, при высоте 3,0 м и толщине перекрытия 0,2 м общая высота подъема составит 3,2 м.

2. Количество ступеней (n). Определяется делением высоты подъема на рекомендуемую высоту подступенка (h), которая для жилых помещений должна находиться в диапазоне 15–20 см.

$$n=\frac{H}{h}$$

Если результат дробный, округление проводят в большую сторону. Для H = 320 см и h = 18 см:

$$n=\frac{320}{18}\approx 17,8\to 18\text{ ступеней}$$

3. Высота подступенка (h). После округления количества ступеней уточняют высоту:

$$h=\frac{H}{n}$$

Для примера:

$$h=\frac{320}{18}\approx 17,8\text{ см}$$

4. Глубина проступи (s). Рассчитывается по формуле эргономики Блонделя:

$$2h+s=60\text{–}65\text{ см}$$

При h = 17,8 см:

$$s=60-2\times 17,8=24,4\text{ см}$$

Минимально допустимая глубина — 25 см (СП 54.13330.2016).

5. Длина горизонтальной проекции (L) Зависит от глубины проступи и количества ступеней:

$$L=s\times (n-1)$$

Для 18 ступеней:

$$L=24,4\times 17\approx 414,8\text{ см}$$

6. Угол наклона (α). Определяется по формуле:

$$\alpha =\arctan \left(\frac{H}{L}\right)$$

Для примера:

$$\alpha =\arctan \left(\frac{320}{414,8}\right)\approx 37,5\mathrm{°}$$

Угол в 30–45° считается оптимальным для жилых помещений.

Нормативные требования

• Ширина марша: Не менее 80 см для квартир и 90 см для частных домов (СНиП 21-01-97).
• Высота ограждений: 90–110 см с расстоянием между балясинами до 15 см.
• Просвет над лестницей: Минимум 200 см от любой ступени до потолка.
• Нагрузка: Для жилых зданий — 300 кг/м² (СНиП 2.01.07-85).

Особенности расчета различных типов лестниц

1. Винтовые лестницы. Расчет ведется по длине окружности:

$$L=2\pi R$$

где $R$ — радиус конструкции. Глубина проступи в узкой части должна быть не менее 10 см, в широкой — до 40 см. Угол наклона обычно 45–50°, что требует установки поручней с обеих сторон.

2. Лестницы с забежными ступенями. Применяются при повороте марша на 90° или 180°. Ширина забежной ступени в центре — не менее 20 см. Для расчета используют метод пропорций или специализированное ПО (например, AutoCAD, SketchUp).

3. Лестницы на больцах. Требуют точного расчета нагрузки на стену. Каждая ступень должна выдерживать вес не менее 150 кг. Крепление осуществляется анкерными болтами диаметром от 10 мм.

Пример расчета для помещения с нестандартными условиями

Исходные данные:

• Высота этажа (H): 2,8 м.
• Проем в перекрытии: 200×90 см.
• Материал: металлокаркас с деревянными ступенями.

Решение:

1. Количество ступеней при h = 17 см:

= frac{280}{17} ≈ 16,5 ightarrow 17 ext{ ступеней} ]
2. Уточненная высота подступенка:

$$h=\frac{280}{17}\approx 16,5\text{ см}$$

3. Глубина проступи по формуле Блонделя:

= 60 - 2 imes 16,5 = 27 ext{ см} ]
4. Длина проекции:

$$L=27\times 16=432\text{ см}$$

5. Угол наклона:

alpha = arctanleft(frac{280}{432} ight) ≈ 33° ]

Проверка на соответствие проему:

Ширина марша 90 см вписывается в габариты проема 200×90 см. Высота просвета над лестницей:

$$200\text{ см (проем)}-17\text{ см (высота подступенка)}=183\text{ см}$$

Требуется увеличить проем или уменьшить высоту ступеней.

Распространенные ошибки и их последствия

• Занижение глубины проступи (<25 см) — приводит к частичной опоре стопы, повышая риск падения.
• Превышение угла наклона (>45°) — делает подъем утомительным, а спуск опасным.
• Игнорирование нагрузки на перекрытия — вызывает прогиб балок и трещины в стенах.
• Неучет толщины напольного покрытия — приводит к нарушению высоты ступеней после чистовой отделки.

Заключение

Расчет лестницы на второй этаж — задача, требующая знания строительных норм, геометрии и свойств материалов. Даже небольшая погрешность в 1–2 см может сделать конструкцию небезопасной. Для сложных проектов (винтовые, комбинированные лестницы) рекомендуется использовать специализированное ПО или обратиться к профессионалам. Компания «Галерея лестниц» выполняет расчеты с учетом всех нормативов и индивидуальных пожеланий заказчика. Мы гарантируем, что каждая ступень будет рассчитана до миллиметра, а лестница прослужит десятилетиями без ремонта.
